Die Marke „Dot‘s Homestyle Pretzels“ wurde zwar erst 2012 gegründet, ist gemessen am Umsatz aber bereits der drittgrösste Hersteller von Salzstangen in den USA. ©ABB

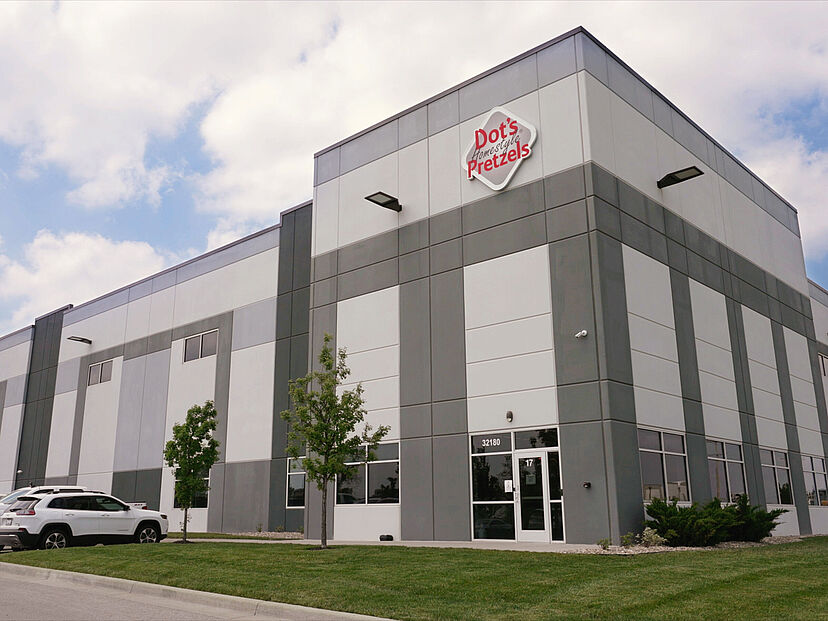

Die neue, 17.280 Quadratmeter grosse Produktionsstätte von Dot‘s in Kansas zeichnet sich durch eine durchgängig automatisierte Produktzubereitung, -handhabung und -verpackung aus. ©ABB

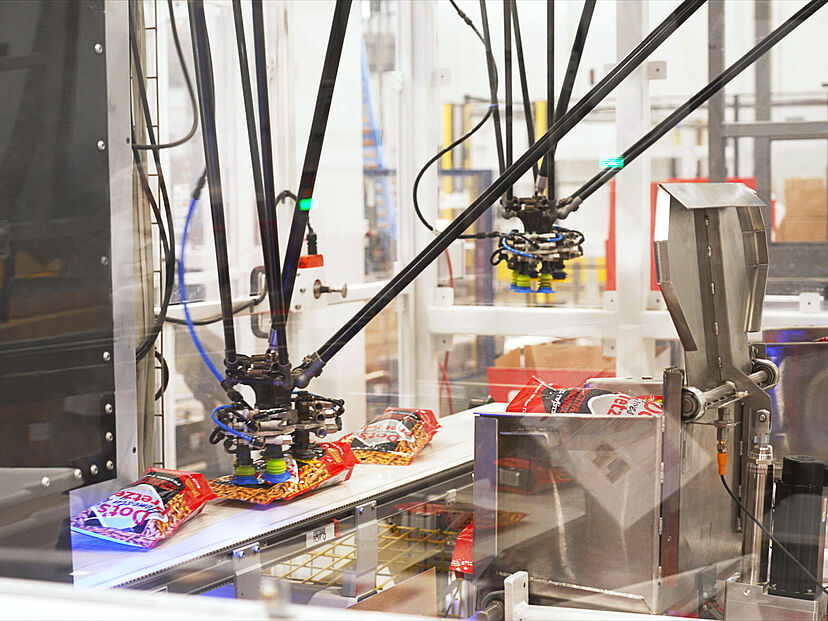

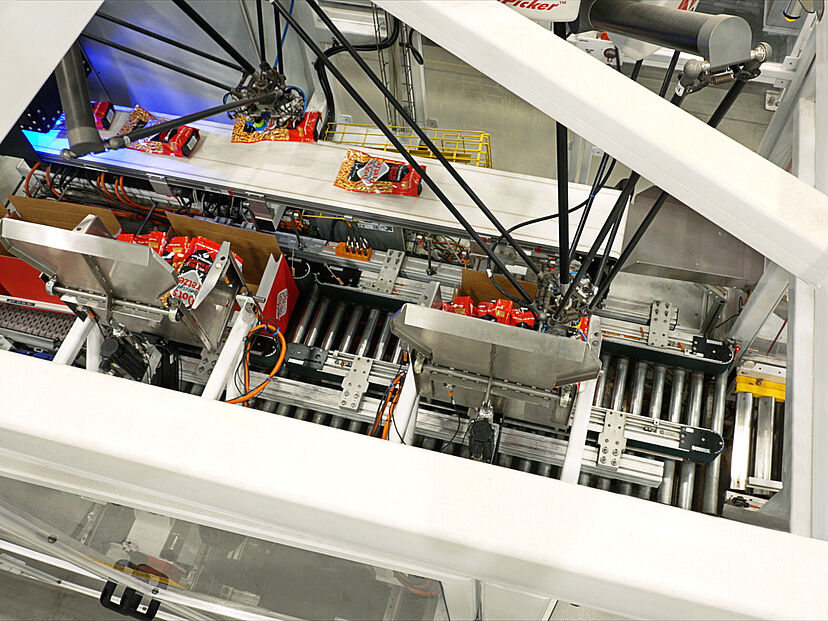

Die zwei parallele Verpackungslinien bei Dot’s sind mit drei ABB-Deltarobotern vom Typ IRB 360 FlexPicker® für die kleineren Tüten sowie zwei FlexPickern für die Grösseren bestückt. Die Deltaroboter nehmen die Verpackungen von einem Förderband und platzieren sie mit unterschiedlichen Vakuumgreifern in Kartons. ©ABB

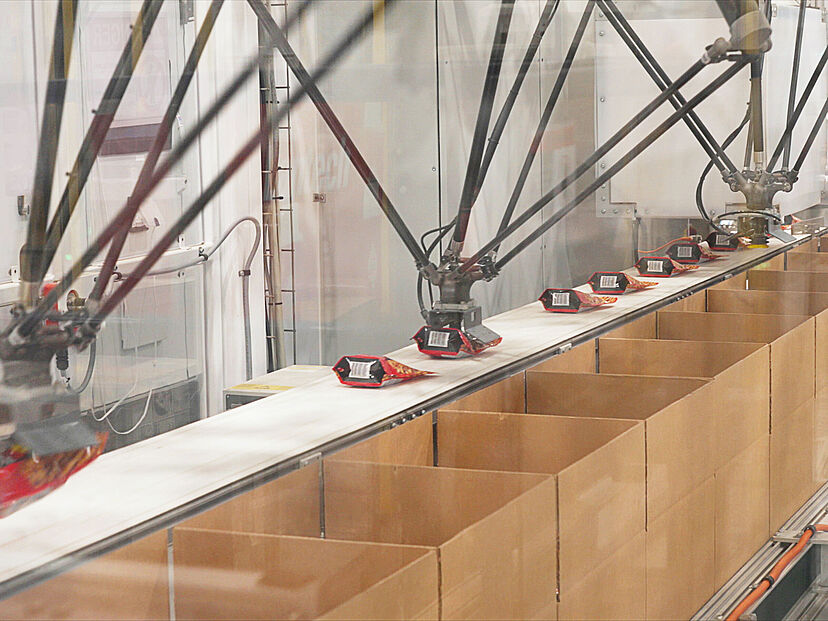

Die 450-Gramm-Tüten werden von den Deltarobotern aufgenommen und flach in einen Kippbehälter neben dem Karton gelegt. Sobald der Behälter mit der entsprechenden Menge gefüllt ist, kippt er automatisch und stellt die Tüten aufrecht in die Kiste. Dadurch sind sie in den Display-Boxen schon richtig für die Präsentation am Point-of-Sale positioniert. ©ABB

Die Linie für die grossen Tüten beinhaltet auch einen Werkzeugwechsler, der zwischen zwei verschiedenen Greifern wechselt – jeweils abgestimmt auf die entsprechende Produktgrösse. VMRA arbeitete eng mit dem Dot’s-Produktionsteam zusammen, um die Vakuumgreifer zu optimieren ©ABB

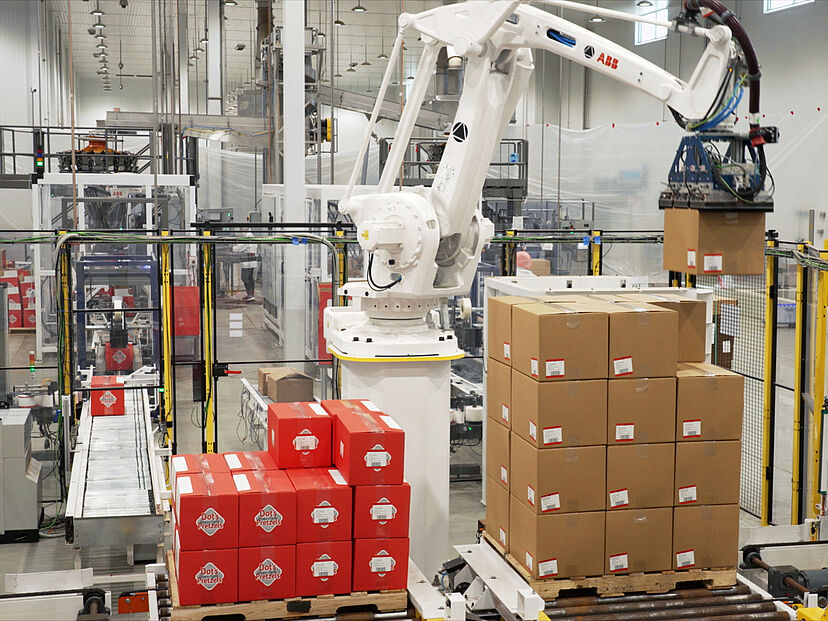

Der Palettierroboter IRB 660 von ABB nimmt abwechselnd Kartons von jedem Förderband auf und baut parallel separate Paletten für jede Produktgrösse. Der Palettierroboter verwendet einen vakuumgestützten Schaumstoff-Flächengreifer, der von VMRA konzipiert wurde. ©ABB

ABB-Roboter verdoppeln Produktivität bei amerikanischem Hersteller von Knabbergebäck

Publiziert

Der Trend in der Lebensmittelindustrie geht zu mehr Varianten bei den Verpackungsgrössen. Mit Hilfe robotergestützter Anlagen zum Umverpacken und Palettieren gelang es dem amerikanischen Salzstangen-Hersteller Dot‘s Homestyle Pretzels, schnelle Produktwechsel und eine hohe Produktivität zu erzielen.

Unter „Pretzels“ versteht man in den USA meist keine Brezeln, sondern Salzstangen. Und die sind dort ein besonders beliebter Snack. Die Marke „Dot‘s Homestyle Pretzels“ wurde zwar erst 2012 gegründet, ist gemessen am Umsatz aber bereits der drittgrösste Hersteller in den USA. Zusätzlich zu den bereits existierenden Produktionsstätten in North Dakota, Arizona und Kansas eröffnete das Unternehmen kürzlich eine vierte Fabrik, ebenfalls in Kansas, um der steigenden Nachfrage nach seinen Produkten gerecht zu werden. Die 17'280 Quadratmeter grosse Anlage zeichnet sich durch eine durchgängig automatisierte Produktzubereitung, -handhabung und -verpackung aus. Wie die anderen Werke von Dot’s arbeitet auch diese Anlage nach einem 24/7-Produktionsplan.

Eine Investition in Flexibilität

Beim Aufbau des neuen Werks hat Dot‘s den wirtschaftlichen Erfolg der letzten Jahre bewusst in eine zukunftsweisende Automatisierung reinvestiert. Dafür musste ein System gefunden werden, das eine ganze Reihe von verschiedenen Verpackungsgrössen bewältigen kann. Denn Dot’s gedrehte Salzstangen gibt es in drei Geschmacksrichtungen und in acht unterschiedlichen Verpackungsgrössen. Die beliebteste Einzelhandelsgrösse mit rund 450 Gramm ist zudem in zwei verschiedenen Boxen erhältlich: in Standardboxen, in die die Packungen flach hineingelegt werden, sowie speziellen Display-Boxen für den Point-of-Sale, in denen die Packungen aufrecht stehen.
Um die dafür erforderliche Flexibilität zu erreichen, wandte sich Dot’s an den Automatisierungsspezialisten Viking Masek Robotics & Automation (VMRA). „Die grösste Herausforderung für VMRA bestand darin, Verpackungsanlagen zu entwickeln, die alle unterschiedlichen Verpackungsgrössen abdecken und sich gleichzeitig für stehende als auch für liegende Tüten konfigurieren lassen. Im Grunde genommen galt es, sämtliche Produkte, die wir bisher manuell gehandhabt haben, mittels Robotik und Automatisierung zu verpacken“, sagt Kent Schmidtberger, Projektmanager bei Dot's am Standort Edgerton.

Flexible Verpackungslinien mit ABB-Robotern

VMRA entwarf zwei parallele Verpackungslinien, eine mit drei ABB-Deltarobotern vom Typ IRB 360 FlexPicker für die kleineren Tüten sowie eine mit zwei FlexPickern für die Grösseren. Die Deltaroboter von ABB können Traglasten von bis zu sechs Kilogramm handhaben. Sie nehmen die Verpackungen von einem Förderband und platzieren sie mit unterschiedlichen Vakuumgreifern in die verschieden grossen Kartons.
Die drei kleineren Tütengrössen sind vertikal befüllte Schlauchbeutel mit Wärmeversiegelungen an jedem Ende. Die Verpackungslinie für diese Tüten ist für maximalen Durchsatz optimiert, mit automatisierter Umrüstung, um den unterschiedlichen Anforderungen für jede Grösse gerecht zu werden. Das Wechseln von einer Tütengrösse zur anderen dauert nur wenige Minuten und wird durch einige Tastendrücke am Bediendisplay gestartet. Dabei passt die Maschine automatisch diverse Parameter an, um die nächste Tütengrösse zu bearbeiten. Die leichteren Tüten sind normalerweise für kleinere Einzelhandelsgeschäfte, Verkaufsautomaten und Airline-Catering bestimmt.
Die 450-Gramm-Tüten werden von den Robotern aufgenommen und flach in einen Kippbehälter neben dem Karton gelegt. Sobald der Behälter mit der entsprechenden Menge gefüllt ist, kippt er automatisch und stellt die Tüten aufrecht in die Kiste. Dadurch sind sie in den Display-Boxen schon richtig für die Präsentation am Point-of-Sale positioniert. Die Tüten, die für Verteilzentren bestimmt sind, werden flach in die Standard-Boxen gepackt.
Die Linie für die grossen Tüten beinhaltet auch einen Werkzeugwechsler, der zwischen zwei verschiedenen Greifern wechselt – jeweils abgestimmt auf die entsprechende Produktgrösse. VMRA arbeitete eng mit dem Dot’s-Produktionsteam zusammen, um die Vakuumgreifer zu optimieren. Ihre Geometrie, ihr Saugnapfdesign sowie die Roboterprogrammierung sind dabei auf maximale Leistung und Lebensdauer ausgelegt.

Ein Palettierroboter für beide Linien

Die Verpackungslinien führen zu einem einzelnen Palettierroboter von ABB, dem IRB 660. Mit einer Reichweite von 3,15 Metern kann der Roboter die Kartons auf beiden Förderbändern erreichen. Indem er abwechselnd Kartons von jedem Förderband aufnimmt, kann er parallel separate Paletten für jede Produktgrösse bauen. Der Palettierroboter verwendet einen vakuumgestützten Schaumstoff-Flächengreifer, der von VMRA konzipiert wurde. So kann er auch mehrere Kartons greifen, um einen optimalen Durchsatz zu gewährleisten. Fertige Paletten werden auf ein Ausgangsförderband übertragen, bevor sie für den Versand mit Dehnfolie umwickelt und ins Lager geschickt werden.

System mit ABB RobotStudio entworfen

VMRA verwendete RobotStudio, die Offline-Simulations- und -Programmiersoftware von ABB, um die Roboterlinien zu entwerfen. Mit zwei anwendungsspezifischen RobotStudio-Add-Ins, PickMaster für die Verpackungslinien und das Palletizing PowerPac für das Palettiersystem, testete VMRA realitätsgetreue Simulationen unterschiedlicher Konfigurationen, um das optimale Design für jede Linie zu erreichen. „RobotStudio ist ein grossartiges Programm, das es uns ermöglicht, reale Systemkonfigurationsszenarien offline zu simulieren, was viel Zeit während des Systemdesigns und der Inbetriebnahme spart“, sagt Dave Raschke, VMRA-Projektmanager für das Dot's-Projekt.

Doppelte Produktivität erreicht

„Ich habe in Werken gearbeitet, die stark automatisiert waren. Daher kenne ich die Vorteile. Nicht nur, dass wir jetzt mehr Salzstangen produzieren können, wir tun dies auch mit grösserer Konstanz. Ausserdem haben wir jetzt die zusätzliche Flexibilität, unsere Produktlinien in der Zukunft weiter auszubauen“, resümiert Kent Schmidtberger, Projektmanager von Dot's am Standort Edgerton. Die Ergebnisse im Werk Edgerton sind beeindruckend. Die Produktivität des neuen Werks ist nahezu doppelt so hoch wie in den anderen Produktionsstätten von Dot’s.
